小電流焊接時，選用小直徑鎢極和小的錐角，可使電弧容易引燃和穩(wěn)定；在大電流焊接時，增大錐角可避免尖端過熱熔化，減少損耗，并防止電弧往上擴展而影響陰極斑點的穩(wěn)定性。

    鎢極尖端角度對焊縫熔深和熔寬也有一定影響。減小錐角，焊縫熔深減小，熔寬增大，反之則熔深增大，熔寬減小。

3）氣體流量和噴嘴直徑

    在一定條件下，氣體流量和噴嘴直徑有一個配合范圍，此時，氣體保護效果好，有效保護區(qū)大。

    如氣體流量過低，氣流挺度差，排除周圍空氣的能力弱，保護效果不佳；流量太大，容易變成紊流，使空氣卷入，也會降低保護效果。

    同樣，在流量子定時， 噴嘴直徑過小，保護范圍小，且因氣流速度過高而形成紊流；噴嘴過大，不僅妨礙焊工觀察，而且氣流流速過低，挺度小，保護效果也不好。所以，氣體流量和噴嘴直徑要有一定配合。

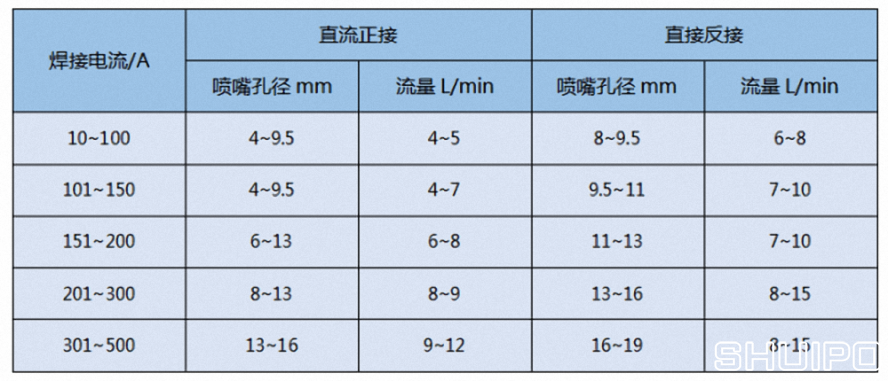

手工氬弧焊噴嘴孔徑和保護氣流量的選用見表 2

4）焊接速度

    焊接速度的選擇主要根據工件厚度決定并和焊接電流、預熱溫度等配合以保證獲得所需的熔深和熔寬。

    在高速自動焊時，還要考慮焊接速度對氣體、保護效果的影響。 焊接速度過大，保護氣流嚴重偏后，可能使鎢極端部、弧柱、熔池暴露在空氣中。因此必須采用相應措施如加大保護氣體流量或將焊炬前傾一定角度，以保持良好的保護作用。

5） 噴嘴與工件的距離

    距離越大，氣體保護效果越差，但距離太近會影響焊工視線，且容易使鎢極與熔池接觸而短路，產生夾鎢， 一般噴嘴端部與工件的距離在 8 ～ 14mm 之間。

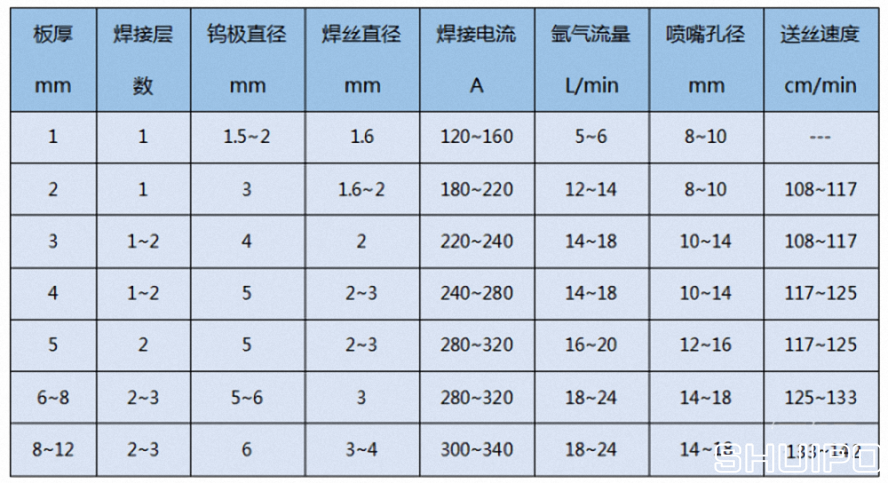

表 3 幾種材料鎢極氬弧焊的參考焊接條件

外貿15905470098 外貿17616562676 內貿15864554699

• QQ咨詢
