某數據中心項目一期室外機組降噪工程

一、項目簡介

本項目位于武漢市。根據《市人民政府辦公廳關于印發武漢市聲環境功能區類別規定的通知》（武政辦〔2019〕12號）（通知見附件），學校位于青山循環經濟工業區內，整體區域?yàn)?類 聲環境功能區，規定內第五章第三節其他規定說明，在工業區內現狀為學校的區域執行2 類聲環境功能區標準，花園公寓屬于2類聲環境功能區。

后經過移動設計院與甲方溝通，本次降噪設計為廠界執行2類聲環境功能區，即晝間≤60dB(A)，夜間≤50dB(A)。

二、設計依據

相關標準及聲學模擬依據

（1）《社會生活環境噪聲排放標準》 GB 22337-2008

（2）《聲環境質量標準》 GB3096-2008

（3）《工業企業廠界環境噪聲排放標準》 GB12348-2008

（4）《聲屏障聲學設計和測量規范》 HJ/T 90

（5）《環境保護產品技術要求 通風消聲器》 HJ 2523

（6）《通風與空調工程施工質量驗收規范》 GB50243-2016

（7）甲方提供專業圖紙、設備技術參數、測試數據等資料

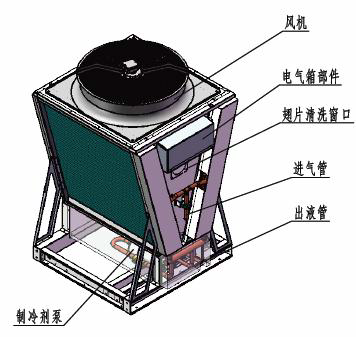

機組數據（摘錄自提供資料）：?jiǎn)闻_(tái)室外機制冷量為33kw，額定風量9500m3/h，（室內回風干球溫度37℃，室內回風濕球溫度21℃），單臺室外機尺寸為1200×1100×1800mm（長×寬×高）。

1、室外機組噪聲（摘錄自提供資料）

表1單臺機組空調室外機噪聲數據（1/3Oct）

表2空調室外機噪聲數據（Oct）

表3空調室外機疊加后的噪聲聲壓級

表4疊加后的噪聲倍頻程頻譜數值            單位：dB

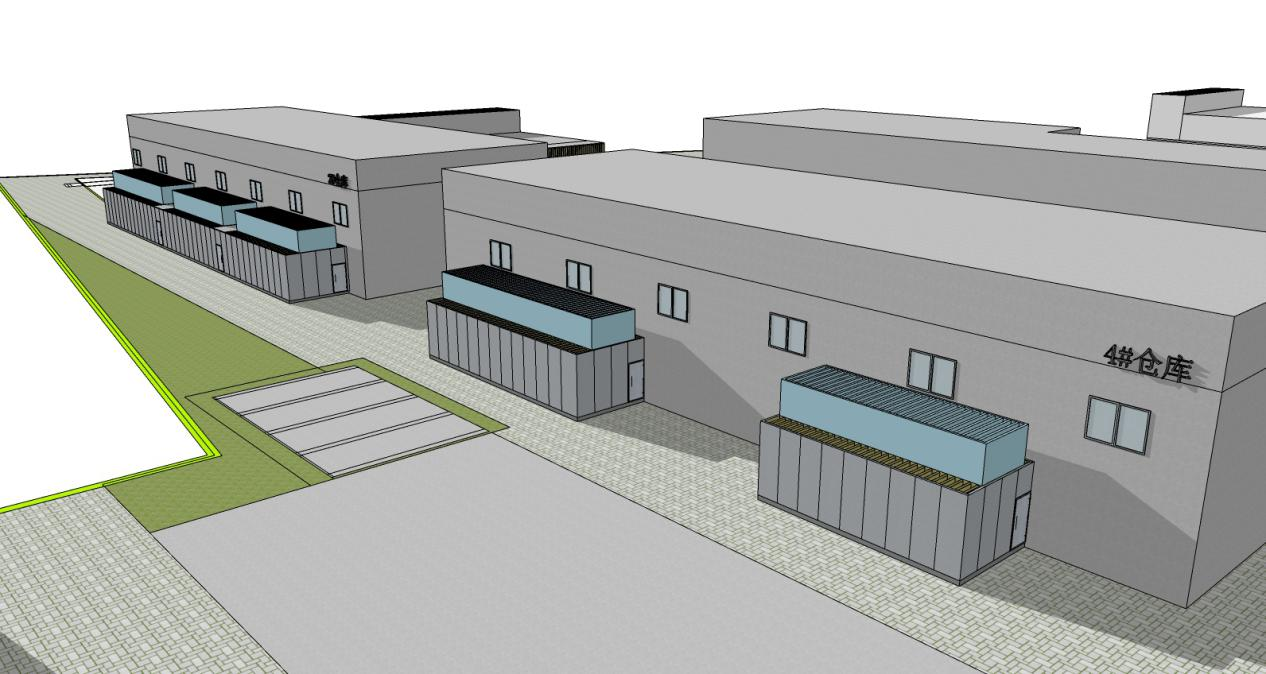

三、室外機位置

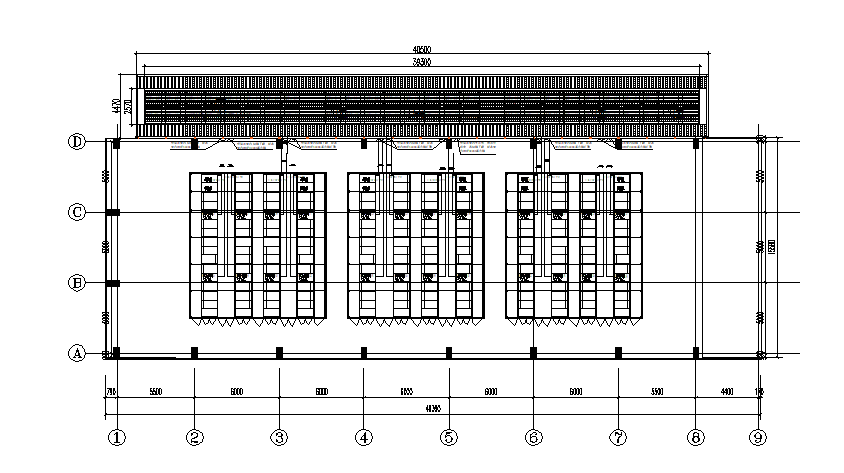

（1）4號倉庫室外機34臺

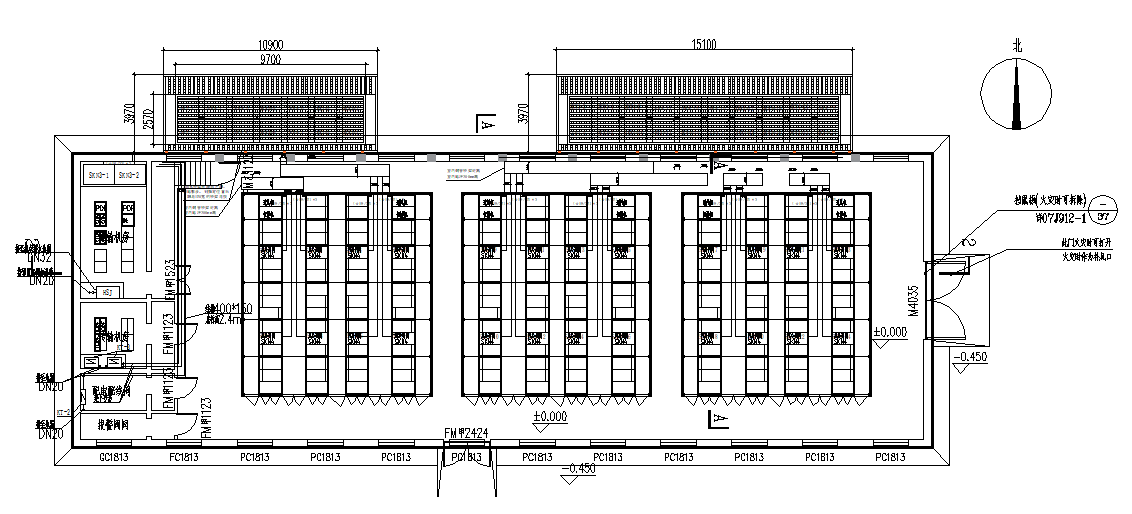

（2）2號倉庫室外機51臺

四、現場室外機降噪方案

降低設備噪聲通常采用的方式有：

（1）主動降噪：改變?cè)肼曉吹慕Y(jié)構和產生噪聲的機理，從而改變?cè)O(shè)備的噪聲，是噪聲降低或?qū)⒃肼暦逯迪蛱囟ǖ念l率偏移。主動降噪是從設備本身的運行原理和結構上采取措施，如采用低噪聲的軸承、低噪聲風機葉片、降低排氣速度等。

（2）路徑降噪：從噪聲的傳播途徑著手進行降噪。在噪聲傳播途徑上，采取消聲、隔聲、轉移聲傳播方向等措施，降低設備噪聲，使其噪聲排放達到預定目標。路徑降噪，通常采取隔聲或消聲的方式，具體的措施有隔聲屏障、消聲器等消聲裝置、隔聲罩等。路徑降噪是實際工程中常采用的降噪方式。

（3）受聲點降噪：在噪聲最終所影響的敏感點或區域采取降噪措施，改善受聲部位的聲環境，如在被噪聲影響的區域安裝隔聲門窗等措施，受噪聲影響的人員佩戴耳塞耳罩等。

考慮機組安裝位置、廠界及周邊情況，為不影響機組檢修等，降噪采用上進上排的消聲措施（對廠界噪聲測試更有利的降噪方式），進風消聲器有效消聲長度為1米，排風消聲器有效消聲長度為1.5米。

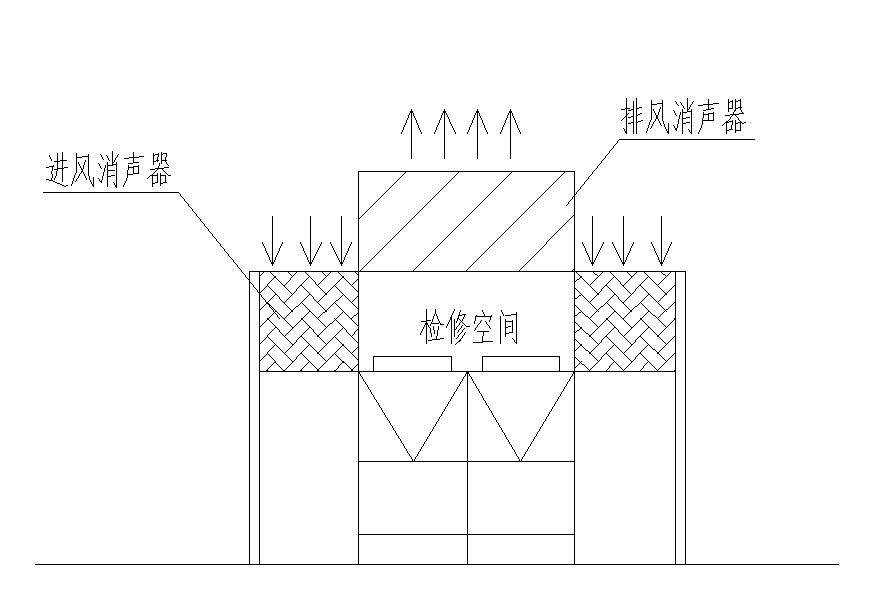

降噪治理做法示意圖如下：

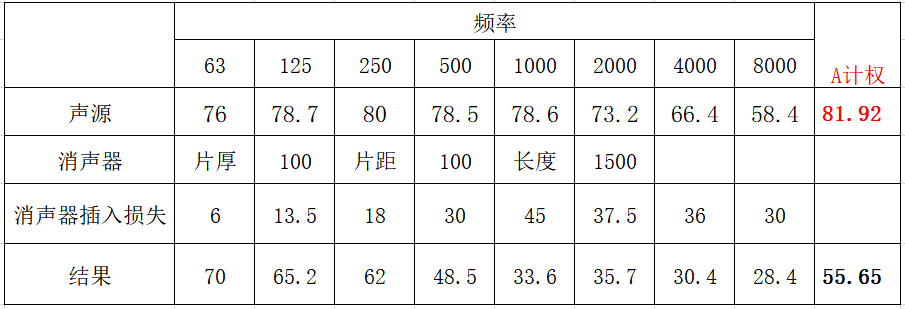

機組進風口噪聲一般小于排風口噪聲數值，本次消聲降噪以機組排風口數值進行計算，理論計算結果如下所示：

五、設備技術要求

隔聲罩技術要求

一、材質要求：

（1）隔聲罩外殼

隔聲罩采用1.0mm厚鍍鋅鋼板做護面層表面噴涂處理，內側粘貼3mm阻尼隔聲氈，隔聲罩內填充憎水型玻璃纖維棉外包玻璃絲布，里層（面對噪聲源側）為穿孔板，隔聲罩厚度為100mm。

（2）離心玻璃棉板：

離心玻璃棉板采用超細玻璃棉，經過國家認可的聲學實驗室鑒定，有詳細吸聲系數與頻譜特性，資料數據齊全。其容重不小于48kg/m3，流阻適當，孔隙均勻，有較高的吸聲性能和化學穩定性。離心玻璃棉允許容重誤差應不超過5％，含雜質量不大于3％，吸聲系數NRC≥0.80，不含渣球，防潮、不吸水。

（3）吸聲材料護面板

采用厚度不小于0.6mm鋁合金穿孔板，穿孔率23%，孔徑φ2.5mm，成正三角形排列。

（4）包裹吸聲材料的玻璃布為無堿憎水玻璃布。

（5）隔聲罩加強龍骨采用1.2mm鍍鋅板折邊，龍骨橫、縱向間距不大于500mm。

（6）檢修隔聲門制作要求

每個室外機消聲隔聲罩設計不少于2個檢修門，方便日常檢修維護，隔聲門四周設計橡膠密封條密封，檢修門的五金件為鑄鋁材質表面電鍍處理。

二、聲學技術指標要求

計權隔聲量Rw≥36dB，需要提供檢測報告。

機組消聲器技術要求

一、材質要求：

（1）吸聲材料護面板

采用厚度不小于0.6mm厚鋁合金穿孔板，穿孔率23%，孔徑φ2.5mm，成正三角形排列。

（2）離心玻璃棉板：

離心玻璃棉板采用超細玻璃棉，經過國家認可的聲學實驗室鑒定，有詳細吸聲系數與頻譜特性，資料數據齊全。其容重不小于48kg/m3，流阻適當，孔隙均勻，有較高的吸聲性能和化學穩定性。離心玻璃棉允許容重誤差應不超過5％，含雜質量不大于3％，吸聲系數NRC≥0.80，不含渣球，防潮、不吸水。

（3）包裹吸聲材料的玻璃布為無堿玻璃布。

（4）消聲器加強龍骨采用1.2mm鍍鋅板折邊，龍骨橫、縱向間距不大于500mm。

（5）消聲片兩側設置導流尖。

二、聲學技術指標要求

（1）消聲器局部壓力損失≤10Pa，消聲效果A計權插入損失滿足24dB(A)/m。

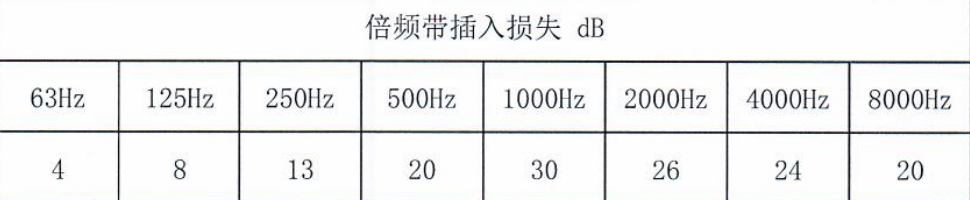

（2）消聲器倍頻帶插入損失滿足下表要求

六、消聲降噪設備企業資質要求

1、營業范圍有消聲降噪相關內容

2、消聲器生產廠家需具備“安全生產許可證”

3、消聲器含降噪設備現場安裝，企業需具備“環保工程專業承包貳級及貳級以上資質”

4、具備相應工程業績。

5、具備三個體系（質量體系認證、環境管理體系認證、職業健康安全管理體系認證）認證證書。
